Трехрядные приводные роликовые цепи повышенной прочности

Трехрядные приводные роликовые цепи повышенной прочности

Трехрядные приводные роликовые цепи повышенной прочности

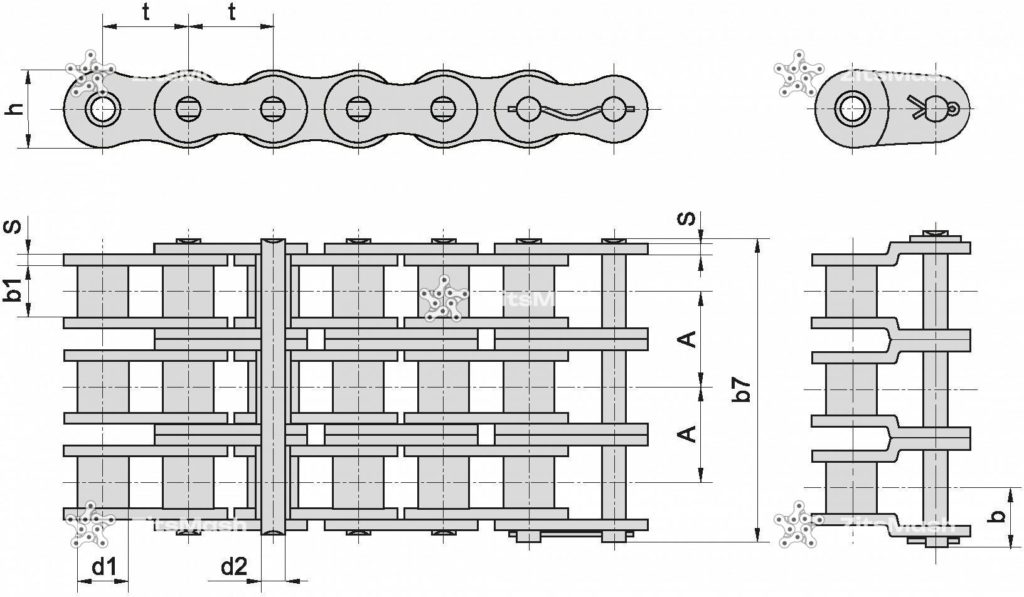

Наименование	d1, мм	d2, мм	b1, мм	t, мм	b7, мм	h, мм	S, мм	Q, мм	A, мм
3НП-25,4	15.88	7.95	15.88	25.4	98	24.13	3.2	195	29.29
3НП-31,75	19.05	9.55	19.05	31.75	118	30.18	4	300	35.76
3НП-38,1	22.23	11.12	25.4	38.1	148	36.1	4.8	450	45.44
3НП-44,45	25.4	12.72	25.4	44.45	159	42.24	5.6	627	48.87
3НП-50,8	28.58	14.29	31.75	50.8	187	48.26	6.4	789	58.55
3НП-57,15	35.7	17.45	35.72	57.15	210	54	7.2	1020	65.84
3НП-63,5	39.67	19.58	38.1	63.5	231	60.32	8	1290	72.5
3ТП-25,4	15.88	7.95	15.88	25.4	107	24.13	4	195	32.59
3ТП-31,75	19.05	9.55	19.05	31.75	127	30.18	4.8	300	39.1
3ТП-38,1	22.23	11.12	25.4	38.1	158	36.1	5.6	450	48.87
3ТП-44,45	25.4	12.72	25.4	44.45	168	42.24	5.6	627	52.2
3ТП-50,8	28.58	14.29	31.75	50.8	197	48.26	7.2	789	61.9
3ТП-57,15	35.7	17.45	35.72	57.15	222	54	8	1020	69.16
3ТП-63,5	39.67	22.2	38.1	63.5	251	60.32	8	1560	78.31
