Трехрядные роликовые цепи

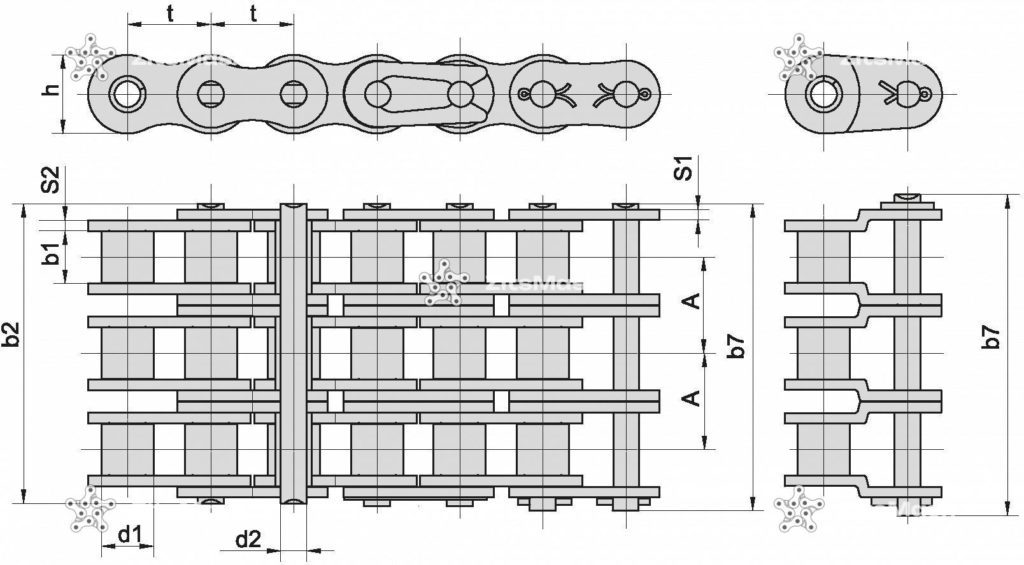

| Трехрядные роликовые цепи | ||||||||||
| Наименование | d1, мм | d2, мм | b1, мм | t, мм | b7, мм | h, мм | S, мм | Q, мм | A, мм | |
| 05B-3 | 5 | 2.31 | 3 | 8 | 23 | 7.11 | 0,8 | 11.7 | 5.64 | |
| 06B-3 | 6.35 | 3.28 | 5.72 | 9.525 | 37.3 | 8.26 | 1,3 | 25.4 | 10.24 | |
| 08B-3 | 8.51 | 4.45 | 7.75 | 12.7 | 50 | 11.8 | 1,6 | 45.4 | 13.92 | |
| 10B-3 | 10.16 | 5.08 | 9.65 | 15.875 | 57 | 14.8 | 1,7 | 68.1 | 16.59 | |
| 12B-3 | 12.07 | 5.72 | 11.68 | 19.05 | 66.3 | 16.13 | 1,85 | 86.7 | 19.46 | |
| 16B-3 | 15.88 | 8.28 | 17.02 | 25.4 | 105.3 | 21.08 | 4,15/3,1 | 160 | 31.88 | |
| 20B-3 | 19.05 | 10.19 | 19.56 | 31.75 | 122.2 | 26.42 | 4,5/3,5 | 250 | 36.45 | |
| 24B-3 | 25.4 | 14.63 | 25.4 | 38.1 | 156.8 | 33.4 | 6/4,8 | 425 | 48.36 | |
| 28B-3 | 27.94 | 15.9 | 30.99 | 44.45 | 191.7 | 37.06 | 7,5/6 | 530 | 59.56 | |
| 32B-3 | 29.21 | 17.81 | 30.99 | 50.8 | 192.4 | 42.29 | 7/6 | 670 | 58.55 | |
| 40B-3 | 39.37 | 22.89 | 38.1 | 63.5 | 237.4 | 52.96 | 8,5/8 | 950 | 72.29 | |
| 48B-3 | 48.26 | 29.24 | 45.72 | 76.2 | 292.1 | 63.88 | 12/10 | 1500 | 91.21 | |
| 56B-3 | 53.98 | 34.32 | 53.34 | 88.9 | 339.5 | 77.85 | 13,5/12 | 2240 | 106.6 | |
| 64B-3 | 63.5 | 39.4 | 60.96 | 101.6 | 382.8 | 90.17 | 15/13 | 3000 | 119.89 | |
| 72B-3 | 72.39 | 44.48 | 68.58 | 114.3 | 434.3 | 103.63 | 17/15 | 3750 | 136.27 |
